Кондиционер, вентиляцию или солнечные панели часто добавляют уже после сдачи здания — когда ПВХ-мембрана для плоской кровли полностью уложена. Самая опасная ошибка в этот момент выглядит безобидно: поставить раму на четыре маленькие опоры, протянуть кабель по полотну или просверлить мембрану «с последующей герметизацией». Протечка может появиться не сразу, а после нескольких циклов нагрева, мороза и обслуживания оборудования.
Безопасный монтаж начинается не с выбора герметика, а с проверки всей системы мембранной кровли: несущего основания, утеплителя, способа крепления мембраны, ветровой нагрузки, расположения швов и водостока. Одна и та же опора может нормально работать на жёсткой плите и продавить мягкий теплоизоляционный слой на другой крыше.
Ниже — практический алгоритм для собственника, подрядчика и службы эксплуатации. Он поможет понять, когда оборудование можно поставить на распределительные опоры, когда нужна системная приварная база, а когда без полноценной проходки через кровельный пирог не обойтись. Доступные типы покрытия собраны в общем разделе ПВХ-мембран.
Почему целая мембрана начинает течь после установки оборудования
Кровельная мембрана остаётся водонепроницаемой, пока её поверхность, сварные швы и примыкания работают как единый ковёр. Новое оборудование добавляет нагрузки, которых могло не быть в исходном проекте: постоянный вес, вибрацию, ветровой отрыв, движение кабельных лотков и регулярный проход обслуживающего персонала.
Точечное давление
Маленькая ножка передаёт вес через мембрану на утеплитель. Появляется вмятина, застой воды и риск прокола.
Неправильная проходка
Отверстие вокруг трубы закрывают мастикой или герметиком без совместимого ПВХ-фартука и сварного шва.
Скрытое повреждение
Металлическая стружка, кабель, инструмент или обувь повреждают полотно рядом с оборудованием, а вода уходит под ковром в сторону.
Протечка внутри помещения не обязана находиться прямо под проколом. Вода способна перемещаться по поверхности пароизоляции, профнастилу или между слоями утеплителя и выходить у ближайшего стыка, крепежа или отверстия. Поэтому после появления пятна проверяют не только участок над ним, но и весь маршрут от нового оборудования к пониженным зонам кровли.
Сначала обследование: что проверить на существующей крыше
До доставки кондиционера или металлоконструкций на крышу фиксируют фактическое состояние покрытия. Мембрана должна быть чистой, сухой, без открытых швов, складок, вздутий и следов несовместимых веществ. Сварные соединения в будущей зоне работ проверяют специальным щупом; слабые места ремонтируют до того, как их закроют опоры или кабельные трассы.
По исполнительной документации определяют тип несущего основания, состав и толщину утеплителя, марку и толщину мембраны, способ её крепления и расположение крепёжных рядов. Если документации нет, локальные вскрытия и испытания выполняет профильная организация. Название верхнего полотна само по себе не отвечает на вопрос, какую нагрузку выдержит вся конструкция.
Отдельно проверяют водоотвод. Новая рама, балласт, кабельный лоток или ряд солнечных панелей не должны создавать плотину на пути воды к воронке. Нельзя перекрывать ендовы, пониженные участки и зоны обслуживания водостока. В проекте оставляют доступ для очистки воронок и ремонта мембраны.
Для тяжёлого или парусного оборудования нужен расчёт несущей способности и ветровой устойчивости. Он учитывает собственный вес, снег, эксплуатационную и динамическую нагрузку, вибрацию, высоту здания и краевые зоны кровли. Для готовой ПВХ-мембранной кровли раскладка «по фотографии похожего объекта» расчёт не заменяет.
| Что проверяем | Почему это важно | Красный сигнал |
|---|---|---|
| Несущая плита или профнастил | Именно основание принимает итоговую нагрузку и крепёж | Коррозия, трещины, неизвестная толщина или отсутствие проекта |
| Утеплитель | Слабый слой сминается под опорами даже при целой мембране | Вмятины от обуви, намокание, неизвестная прочность на сжатие |
| ПВХ-мембрана и швы | Старое загрязнение и вымывание пластификаторов ухудшают сварку | Хрупкость, пузыри, открытые швы, следы масла или битума |
| Воронки и уклоны | Опоры и трассы не должны задерживать воду | Существующие лужи или оборудование на линии стока |
| Ветровая зона | Панели и блоки создают подъёмную и сдвигающую нагрузку | Край или угол крыши без отдельного расчёта крепления |
| Маршрут обслуживания | Большинство случайных повреждений возникает при последующих работах | К оборудованию можно пройти только по незащищённой мембране |

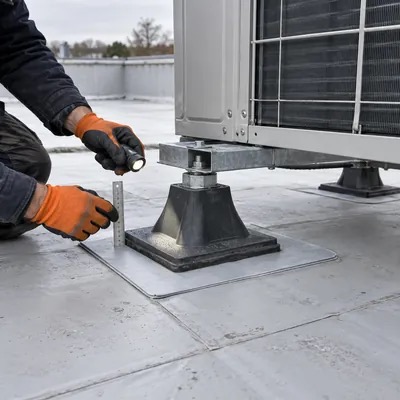

Кондиционер на ПВХ-кровле: опора должна распределять вес
Наружный блок или вентиляционную установку нельзя ставить металлической рамой непосредственно на мембрану. Под оборудованием применяют кровельные опоры или рамы с достаточной площадью основания. Между опорой и основным ковром предусматривают совместимый защитный слой; подходящие материалы представлены в разделе геотекстиля для кровли, но окончательный состав назначают по системному решению производителя.
Широкая опора снижает удельное давление, но не отменяет проверку утеплителя. Если верхняя плита теплоизоляции мягкая, нагрузка всё равно передаётся на неё и со временем образует чашу. В чаше стоит вода, опора наклоняется, трубки и кабели начинают двигаться, а край защитной прокладки натирает поверхность.
Для вибрирующего оборудования проверяют не только статический вес. Учитывают рабочие усилия, пусковые режимы и возможность смещения. Антивибрационная вставка должна быть совместима с ПВХ или отделена от него материалом, разрешённым производителем: некоторые резины, масла и битумосодержащие прокладки способны повредить ПВХ-полотно.
Кабели и трубопроводы крепят к самостоятельным опорам, а не бросают на кровлю. Свободный кабель двигается от ветра и температуры, собирает грязь и перетирает верхний слой мембраны. Подход к оборудованию выполняют по защитной дорожке, чтобы каждое обслуживание не превращалось в новый риск прокола.
Это только наглядный пример, а не готовый размер площадки. Фактическую схему назначают по прочности утеплителя, жёсткости распределительной плиты, массе рамы, рабочим нагрузкам и состоянию несущего основания. Если проектом предусмотрен разделительный слой, можно проверить ассортимент геотекстиля плотностью 300 г/м², не считая указанную плотность универсальной для любого узла.
ПВХ-мембраны для ремонта и устройства кровельного ковра
Труба, воздуховод или кабель: правильная проходка вместо слоя герметика
Если коммуникация должна пройти через кровельный пирог, отверстие выполняют как проектный узел. Трубу или гильзу выводят выше уровня кровли, механически закрепляют к основанию и герметизируют совместимым ПВХ-элементом. Это может быть заводская проходка либо фартук из неармированной мембраны, которая легче принимает сложную форму.

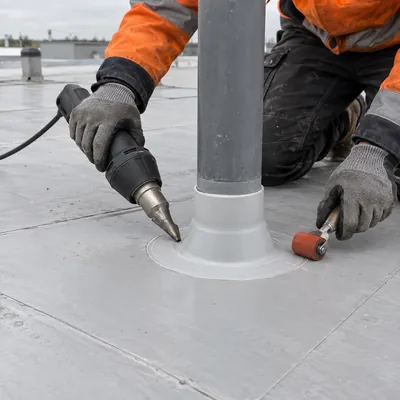

Фартук приваривают горячим воздухом к очищенной совместимой мембране. Качество шва зависит от температуры, скорости, давления ролика и состояния старого полотна, поэтому перед основной работой делают пробную сварку и проверяют её разрыв. На загрязнённой или сильно состарившейся поверхности новый материал может не дать надёжного соединения без специальной подготовки.
Герметик используют только там и так, как предусмотрено системным узлом. Он не должен быть единственным барьером вокруг трубы, стоящей в луже. Усадка, вибрация и температурное движение быстро раскрывают толстую бесформенную «манжету» из мастики.
Несколько кабелей лучше собрать в предусмотренную гильзу или заводской элемент, чем выводить через множество мелких отверстий. Узел располагают так, чтобы его можно было осмотреть и ремонтировать; прятать проходку под тяжёлой рамой или солнечной панелью нельзя.
Материалы для проходок, защитных и разделительных слоёв

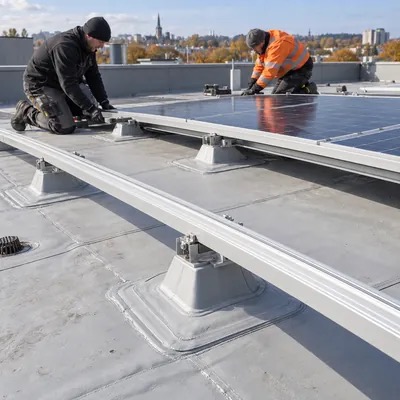

Солнечные панели: «без прокола» не означает «без расчёта»
Для солнечных панелей применяют балластные системы, опоры с передачей нагрузки на конструкцию здания или специальные профили, совместимые с конкретной ПВХ-мембраной. В отдельных системах полимерный профиль приваривают к кровельному ковру, а алюминиевая вставка позволяет закрепить каркас без сквозного отверстия в гидроизоляции.
Такое решение нельзя собирать из случайной полосы ПВХ и обычного металлического профиля. Производитель задаёт тип и минимальную толщину мембраны, способ её крепления, положение профиля относительно крепёжного ряда, ширину сварки и расчётные усилия. Для приклеенной или уже существующей кровли могут потребоваться дополнительные крепёжные ряды и накрывочные полосы.
Ветровой расчёт выполняют отдельно для мембраны и для фотоэлектрической установки. Солнечная панель работает как аэродинамическая поверхность; особенно высокие усилия возникают у парапетов, на углах и в краевых зонах. Тяжёлый балласт снижает риск подъёма, но увеличивает нагрузку на основание и утеплитель.
Профили и рамы не должны запирать воду. Если элементы идут поперёк уклона, оставляют рассчитанные разрывы для стока и теплового расширения. Также предусматривают безопасные проходы к воронкам, люкам, дымоудалению и оборудованию, которое потребуется обслуживать раньше солнечных панелей.
Как выбрать способ монтажа
| Задача | Рабочий подход | Что нельзя делать |
|---|---|---|
| Небольшой наружный блок | Рассчитанная рама или широкие кровельные опоры с совместимой защитой | Ставить узкие металлические ножки прямо на мембрану |
| Тяжёлая вентиляционная установка | Передача нагрузки на несущую конструкцию, отдельная рама, виброразвязка и проектные примыкания | Опирать вес только на мягкий утеплитель |
| Кабель или небольшая труба | Системная проходка, гильза и сварной ПВХ-фартук | Сверлить полотно и заливать отверстие герметиком |
| Солнечные панели | Рассчитанная балластная либо совместимая приварная система с ветровым расчётом | Крепить саморезами через открытое поле мембраны |
| Маршрут обслуживания | Приварная защитная дорожка либо системный настил с сохранением водоотвода | Ходить к оборудованию по незащищённому ковру |
Правильная последовательность работ на готовой кровле
Собрать исходные данные
Получить проект кровли, характеристики мембраны и утеплителя, вес оборудования, схему опор, ветровые и эксплуатационные нагрузки.
Обследовать и отремонтировать участок
Проверить швы, состояние полотна, влажность слоёв и водоотвод; устранить дефекты до закрытия зоны оборудованием.
Разработать узлы
Определить передачу нагрузки, анкеровку, защитные прокладки, проходки, сварные детали и маршрут обслуживания.
Защитить кровлю на время монтажа
Устроить временные проходы и площадки для инструмента; не складировать металл и оборудование на открытом полотне.
Выполнить сварку и контроль
Очистить мембрану, сделать пробный шов, приварить совместимые элементы и проверить готовые соединения щупом.
Зафиксировать результат
Обновить исполнительную схему, сфотографировать скрытые узлы, обозначить дорожки и передать правила эксплуатации.
Девять ошибок, из-за которых новая установка заканчивается ремонтом
- Вес оценивают только по паспорту оборудования. Не учитывают раму, снег, вибрацию, персонал и временную нагрузку при обслуживании.
- Маленькую опору называют распределительной. Давление остаётся высоким, и утеплитель постепенно сминается.
- Подкладывают случайную резину. Материал может быть химически несовместим с ПВХ и оставлять повреждённый липкий участок.
- Саморез проводят через мембрану и мажут сверху герметиком. Движение крепежа разрушает такую герметизацию.
- Новую мембрану сваривают без пробы. Старая поверхность оказывается загрязнённой или плохо свариваемой.
- Раму ставят поперёк стока. За ней образуется постоянная лужа и скапливается грязь.
- Кабель оставляют лежать на кровле. Он перемещается, истирает покрытие и мешает уборке.
- Не делают защитную дорожку. Полотно повреждают не при монтаже, а при первом сезонном обслуживании.
- Не сохраняют фотографии узлов. Следующая бригада не понимает, где проходят крепёж и скрытые слои.
Что отправить специалисту для подбора материалов
Для предварительной оценки нужны план кровли и фотографии участка, название и толщина ПВХ-мембраны, возраст покрытия, тип основания и утеплителя. По оборудованию указывают массу, габариты, количество и размер опор, расположение центра тяжести, вибрацию и необходимость периодического доступа.
Для солнечных панелей дополнительно нужны раскладка модулей, высота и угол установки, данные по ветровой зоне и предлагаемая система крепления. Для кондиционера или вентиляции — схема рамы, трассы труб и кабелей, места проходок и сервисная зона.
Когда марка и плотность защитного полотна ещё не определены, начните с общего каталога геотекстиля. Специалист сопоставит его с типом существующей мембраны, назначением слоя и требованиями конкретной кровельной системы.
Если кровельный ковёр уже повреждён, ниже по теме пригодится материал о том, как выполняется ремонт мембранной кровли. Эта статья не заменяет проект установки оборудования, но поможет оценить объём предварительного восстановления.
Частые вопросы
Можно ли поставить кондиционер на ПВХ-кровлю без отверстий?
Иногда можно использовать рассчитанную опорную раму без сквозного крепления через ковёр. Но нужно проверить несущую способность основания, утеплитель, ветровую устойчивость, вибрацию и совместимость защитных слоёв. Решение принимают по проекту, а не только по массе блока.
Достаточно ли подложить под ножки геотекстиль?
Нет. Геотекстиль защищает от истирания и разделяет материалы, но почти не распределяет точечную нагрузку. Обычно требуется жёсткая площадка или опора достаточной площади, а состав защитного слоя выбирают по кровельной системе.
Можно ли приклеить опору к ПВХ-мембране?
Только если это предусмотрено совместимой системной технологией. Случайный клей может повредить мембрану или не выдержать температурные и ветровые нагрузки. Обычную монтажную опору нельзя считать приварным кровельным профилем.
Чем герметизировать трубу через готовую кровлю?
Как правило, применяют совместимую заводскую проходку или фартук из неармированной ПВХ-мембраны со сваркой горячим воздухом. Конкретный узел зависит от диаметра, материала трубы, её температуры, движения и существующей мембраны.
Нужна ли защитная дорожка к оборудованию?
Если оборудование обслуживают регулярно, дорожка нужна. Она защищает основное полотно от обуви, инструмента и повторяющейся нагрузки, а также задаёт безопасный маршрут вдали от воронок и слабых участков.
Можно ли установить солнечные панели на старую ПВХ-кровлю?
Можно не всегда. Проверяют остаточный ресурс мембраны, качество сварки, крепление к основанию, прочность утеплителя и несущей конструкции. Для некоторых приварных систем на существующей кровле требуются дополнительные крепёжные ряды и накрывочные полосы.
Кто должен согласовать узел: кровельщик или монтажник оборудования?
Узел должен объединять решения конструктора, проектировщика кровли и поставщика оборудования. Монтажник кондиционера отвечает за свою систему, но не может самостоятельно подтвердить несущую способность кровельного пирога или совместимость материалов.
Подберите материалы до выхода монтажников на кровлю
Пришлите фотографии крыши, марку мембраны, состав кровельного пирога, массу оборудования и схему опор. GEOREX поможет подобрать совместимые ПВХ-материалы и геотекстиль, а также рассчитать необходимое количество для защитных зон и ремонтных узлов.
